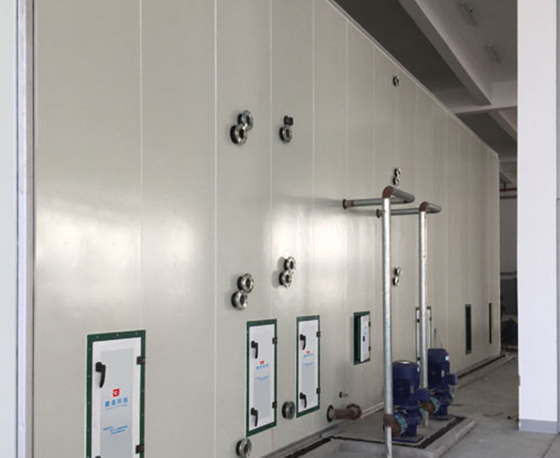

环吹侧吹涂装空调的过滤材料优化需围绕工艺环境特性构建系统性解决方案，重点突破漆雾捕捉效率、兼容性、压降控制与可持续性等核心技术瓶颈。以下从材料体系构建、结构设计创新、环境适应性提升三个维度展开技术路径分析：
一、材料体系构建
（一）捕捉材料
1. 三维蜂窝结构材料
采用合成纤维基3D蜂窝层状材料（如DPA漆雾过滤器），通过深层过滤原理实现多级拦截。其蜂窝结构孔隙率达75%-85%，可使10μm以上漆雾颗粒的捕捉效率超过99.8%。材料表面经疏油处理（接触角≥120°），减少粘性树脂附着，容尘量可达27kg/m²，较传统玻璃纤维滤材提升3倍以上。
2. 静电吸附复合材料
将静电纺丝技术与熔喷工艺结合，制备驻极体过滤材料。通过热压工艺（温度120-150℃，压力0.5-1.0MPa）使纤维表面形成微纳结构，电荷密度提升至3-5mC/m²，对亚微米级颗粒（0.3-1μm）的静电吸附效率提高40%-60%。同时，复合活性炭层（碘值≥800mg/g）形成协同过滤，对VOCs的吸附容量达0.2-0.4g/g。
（二）耐腐蚀材料
1. 全氟聚合物涂层技术
在过滤基材表面喷涂聚四氟乙烯（PTFE）纳米涂层，通过等离子体增强气相沉积（PECVD）工艺形成厚度2-5μm的致密防护层。该涂层可耐受pH 0-14的全酸碱范围，在98%浓硫酸或40%氢氟酸中长期浸泡无溶胀现象，同时表面能降至18-20mN/m，有效防止漆雾粘连。
2. 耐溶剂纤维选择
采用聚醚醚酮（PEEK）纤维与芳纶纤维混纺（比例7:3），制成耐溶剂过滤毡。其在甲苯、二甲苯等有机溶剂中的溶胀率≤3%，拉伸强度保持率≥90%，可满足溶剂型涂料环境下的长期使用需求。
二、结构设计创新
（一）梯度过滤系统
1. 多级拦截结构
构建“预过滤-主过滤-精过滤”三级体系：
- 预过滤层采用聚酯纤维针刺毡（克重300-500g/m²），过滤≥20μm颗粒，容尘量≥15kg/m²；
- 主过滤层使用3D蜂窝材料（厚度20-30mm），捕捉10-20μm漆雾；
- 精过滤层集成HEPA滤芯（过滤效率≥99.97%@0.3μm）与活性炭模块（比表面积≥1000m²/g），实现颗粒物与VOCs的协同净化。
2. 自清洁设计
在过滤模块内部设置导流板，使气流形成旋流（雷诺数≥3000），利用离心力将大颗粒甩向模块边缘。结合脉冲反吹系统（压力0.4-0.6MPa，频率1-2次/min），可使滤材表面积尘清除率达90%以上，延长使用寿命2-3倍。
（二）低阻结构
1. 流体动力学优化
采用“V型折叠+波浪形通道”设计，将过滤面积提升3-5倍。通过计算流体力学（CFD）模拟优化流道曲率（曲率半径5-10mm），使气流分布均匀性指数（σ≤0.15），压降降低20%-30%。
2. 动态平衡结构
在过滤模块进出口设置压力传感器（精度±0.5%FS），实时监测压降变化。当压降超过设定阈值（如500Pa）时，自动调节风机频率或切换备用模块，确保系统运行能耗波动≤10%。
三、环境适应性提升
（一）湿度控制技术
1. 防潮材料改性
对过滤基材进行疏水处理，通过接枝法在纤维表面引入氟烷基基团（-CF3），使材料吸水率降至0.5%以下。同时，在活性炭层中添加蒙脱石干燥剂（添加量5%-10%），湿度≥70%RH时自动吸附水分，维持吸附性能稳定。
2. 冷凝水管理
在过滤模块下游设置气液分离器，采用多级折流板结构（倾角45°，间距20mm），使冷凝水分离效率≥95%。分离后的冷凝水通过疏水阀（排量≥10L/min）排出，避免进入下游设备。
（二）温度适应性设计
1. 耐高温材料选择
高温段（>150℃）采用陶瓷纤维与不锈钢丝复合滤材（比例6:4），其在200℃下的热收缩率≤2%，抗氧化性能（失重率≤5%）满足烘干工序需求。低温段（<50℃）使用耐低温聚烯烃纤维（脆化温度≤-40℃），保持柔韧性。
2. 热补偿结构
在过滤模块框架中嵌入膨胀节（补偿量±5mm），适应温度波动引起的材料热胀冷缩。同时，采用双层壳体设计，中间填充硅酸铝纤维保温层（导热系数≤0.04W/(m·K)），减少热量损失。
四、可持续性优化
（一）材料循环利用
1. 可回收设计
采用模块化可拆卸结构，过滤材料与框架通过快接卡扣连接。使用后的滤材经破碎、清洗、熔融再造，再生纤维强度保持率≥80%。活性炭模块可通过热脱附再生（温度120-150℃），重复使用次数≥5次。
2. 生物基材料应用
在非关键部位（如预过滤层）使用聚乳酸（PLA）纤维，其生物降解率≥60%，废弃后可通过堆肥处理。与传统聚酯纤维相比，生产过程能耗降低30%，CO₂排放减少40%。
（二）智能化运维
1. 状态监测系统
集成激光粒度仪（测量范围0.1-100μm）与VOCs传感器（检测限≤1ppm），实时分析过滤前后污染物浓度。通过机器学习算法预测滤材剩余寿命（精度±10%），指导精准更换。
2. 能耗管理平台
建立过滤系统能效数据库，关联风机功率、压降、污染物浓度等参数。通过遗传算法优化运行参数（如风速、反吹频率），使系统能效比（COP）提升15%-20%。
五、工艺协同优化
（一）与漆雾捕集技术联动
1. 前置预处理
在过滤系统前端设置干式漆雾捕集装置（如迷宫式纸盒或静电分离器），将漆雾浓度降低至50mg/m³以下。捕集效率≥99%的条件下，可使过滤材料寿命延长3-5倍。
2. 废气处理集成
将过滤后的高浓度VOCs废气引入沸石转轮浓缩装置（浓缩倍数10-20倍），再通过蓄热式催化燃烧（RCO）处理，使总净化效率≥98%。燃烧产生的热能（约850℃）可回用于烘干工序，综合节能率达25%-30%。
（二）与空调系统匹配
1. 气流组织优化
根据环吹侧吹空调的气流特性（环吹风速0.3-0.5m/s，侧吹风速0.5-1.0m/s），设计差异化过滤模块。环吹系统采用环形过滤结构（内径200-300mm），侧吹系统使用平行流道模块，确保过滤风速均匀性（变异系数≤0.1）。
2. 温湿度协同控制
在过滤模块上游设置空气处理机组，通过表冷器（冷量50-100kW）将空气温度降至露点以下（如20℃，RH≤60%），减少冷凝水对滤材的影响。同时，采用转轮除湿技术（再生温度120-150℃），将湿度稳定控制在40%-50%RH。
结语
环吹侧吹涂装空调的过滤材料优化需打破传统单一材料选择模式，通过“材料-结构-工艺”三位一体的创新设计，实现过滤、低阻节能与长寿命运行的平衡。未来，随着纳米材料、智能传感和工业互联网技术的深度融合，过滤材料将向功能集成化、运维智能化方向发展，为涂装车间的绿色化、智能化升级提供关键支撑。
